1.2 涡街流量计

涡街流量计是在流体中安放一根非流线型游涡发生体,流体在发生体两侧交替地分离释放出两串规则

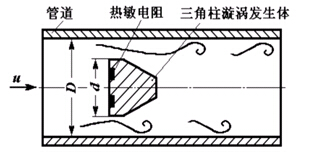

地交错排列的游涡的仪表。在三角柱体的迎流面对称地嵌入两个热敏电阻组成桥路的两臂，以恒定电流加

热使其温度稍高于流体，在交替产生的漩涡的作用下，两个电阻被周期地冷却，使其阻值改变，阻值的变

化由桥路测出，即可测得漩涡产生频率，从而测出流量。

涡街流量计按频率检出方式可分为:应力式、应变式、电容式、热敏式、振动体式、光电式及超声式等

涡街流量计是属于最年轻的一类流量计,但其发展迅速,目前已成为通用的一类流量计。

优点:

(1)结构简单牢固;

(2)适用流体种类多;

(3)精度较高;

(4)范围度宽;

(5)压损小。

缺点:

(1)不适用于低雷诺数测量;

(2)需较长直管段; 直管段最少15D以上，对于低流速测量不准。指示不准，指示跟不上流速的变化。

(3)仪表系数较低(与涡轮流量计相比);

(4)仪表在脉动流、多相流中尚缺乏应用经验。流体流速分布情况和脉动情况将影响测量准确度，因此适用于紊流流速分布变化小的情况
